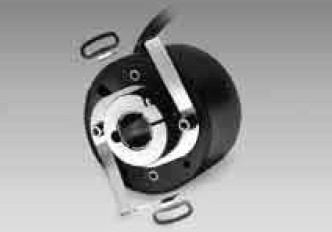

GI341-GI342通孔或盲孔
2012-12-20 23:32:48來源：瀏覽：3148
| 增量式編碼器 | |||||
| 通孔或盲孔最大孔徑ø15 mm | |||||
| 分辨率5...2048個脈沖 | |||||
| G1341,G1342-incretivo | |||||
| 特性 | |||||
| –盲孔或通孔編碼器，最大孔徑ø10-15 mm | |||||
 |
–最高分辨率2048 ppr | ||||
| –光電感應 | |||||
| –高科技塑料法蘭和外殼 | |||||
| –切向電纜輸出 | |||||
| –可帶換向信號 | |||||
| –安裝深度40 mm | |||||
| 可選 | |||||
| –換向通道UVW | |||||
| –最高溫度120℃（僅G1341） | |||||
| 技術數據-電氣參數 | 技術參數-機械參數 | ||||
| 電源電壓 | 5 VDC ±10% | 外殼 | ø58 mm | ||
| 4.75...30 VDC | 保護等級DIN EN60529 | IP 54 | |||
| 反極性保護 | 是（4.75...30VDC) | 運行速度 | ≤6000 rpm | ||
| 空載/負載（步/圈） | 5...2048 | 轉子慣量 | 60 gcm² | ||
| 參考信號 | 零脈沖，寬度90° | 材料 | 外殼:碳纖維強化尼龍 | ||
| 傳感原理 | 光電 | 工作溫度 | –20...+80℃ | ||
| 輸出頻率 | ≤150 kHz | 相對濕度 | 95 % 不凝固 | ||
| 輸出信號 | A 90° B,N+反相 | 電阻 | DIN EN 60068-2-6 | ||
| 輸出電路 | 線驅動 RS422 | 振動10 g,16-20000 Hz | |||
| TTL | DIN EN 60068-2-27 | ||||
| 推挽式短路保護 | 沖擊200 g,6 ms | ||||
| 抗干擾 | DIN EN 61000-6-2 | 近似重量 | 150 g | ||
| 允許干擾 | DIN EN 61000-6-4 | 電氣接口 | 1米電纜 | ||
| 認證 | UL 認證/E63076 | G1341 | |||
| 軸 | ø10...15 mm 盲孔 | ||||
| 啟動力矩 | ≤0.015 Nm | ||||
| G1342 | |||||
| 軸 | ø10...15 mm 通孔 | ||||
| 啟動力矩 | ≤0.05 Nm | ||||
