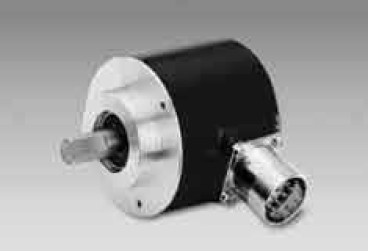

GA240-241系列
2012-12-31 15:23:55來源：瀏覽：3093
| 絕對值編碼器-并行 | |||||
| 軸轉，帶夾緊或同步法蘭 | |||||
| 單圈編碼器13位，格雷碼或二進制碼 | |||||
| GA240，GA241-并行 | 特性 | ||||
 |
–單圈編碼器/并行 | ||||
| –光電感應 | |||||
| –分辨率：13位 | |||||
| –夾緊或飼服法蘭 | |||||
| –短路保護推挽輸出 | |||||
| –通過使能信號釋放輸出 | |||||
| –恒定代碼連續性檢查 | |||||
| GA240帶夾緊法蘭 | |||||
| 技術數據-電氣參數 | 技術參數-機械參數 | ||||
| 電源電壓 | 10...30 VDC | 外殼 | ø58 mm | ||
| 反極姓保護 | 是 | 保護等級 DIN EN 60529 | IP 54 無軸密封 | ||
| 空載/負載損耗 | ≤60 mA (24 DVC) | IP 65 帶軸密封 | |||
| 初始化時間(典型） | 20ms上電后 | 運行速度 | ≤10000 rpm（機械） | ||
| 接口 | 13 并行輸出 | ≤6000 rpm（電氣） | |||
| 功能 | 單圈 | 啟動力矩 | 0.015 Nm IP 54 | ||
| 步數/圈 | 8192/13位 | 0.03 Nm IP 65 | |||
| 絕對精度 | ±0.025° | 轉子慣量 | 14.5 gcm2 | ||
| 傳感原理 | 光電 | 允許軸負載 | ≤20 N軸向 | ||
| 代碼 | 格雷碼或二進制碼 | ≤40 N徑向 | |||
| 代碼順序 | CW/CCW 通過接線編碼 | 材料 | 外殼：鋼/鋁 | ||
| 輸入 | 控制輸入 UP/DOWN和零位 | 法蘭：鋁 | |||
| STORE | 工作溫度 | –25...+85 ℃ | |||
| ENABLE | –40...+85 ℃ | ||||
| 輸出電路 | 推挽式短路保護 | 相對濕度 | 95% 凝固 | ||
| 抗干擾 | DIN EN 61000-6-2 | 電阻 | DIN EN 60068-2-6 | ||
| 允許干擾 | DIN EN 61000-6-4 | 振動10 g,16-2000 Hz | |||
| 診斷功能 | 自診斷 | DIN EN 60068-2-27 | |||
| 代碼連續性檢查 | 沖擊200 g,6 ms | ||||
| 認證 | UL 認證/E217823 | 近似重量 | 250 g | ||
| 電氣接口 | 連接器或電纜 | ||||
| GA240-并行 | |||||
| 軸 | ø10 mm | ||||
| 法蘭 | 夾緊法蘭 | ||||
| GA241-并行 | |||||
| 軸 | ø6 mm | ||||
| 法蘭 | 同步法蘭 | ||||
