GXP1W系列
2012-12-31 15:48:25來源：瀏覽：2838
| 絕對值編碼器-并行 | |||||
| 軸轉，帶夾緊或同步法蘭 | |||||
| 多圈光電編碼器12位ST/12位MT | |||||
| GXP1W-并行 | 特性 | ||||
 |
–多圈編碼器/并行 | ||||
| –光電感應 | |||||
| –分辨率：單圈12位，多圈12位 | |||||
| –夾緊或飼服法蘭 | |||||
| –分辨率、代碼和預設值可編程 | |||||
| –通過windows軟件進行編程器編程 | |||||
| –RS232編碼器編程接口 | |||||

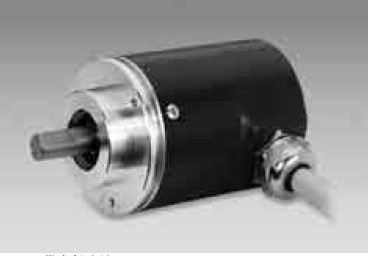

| GXP1W帶夾緊法蘭 | |||||
| 技術數據-電氣參數 | 技術參數-機械參數 | ||||
| 電源電壓 | 10...30 VDC | 外殼 | ø58 mm | ||
| 反極姓保護 | 是 | 軸 | ø10 mm （夾緊法蘭） | ||
| 空載/負載損耗 | ≤50 mA (24 DVC) | ø6 mm （同步法蘭） | |||
| 初始化時間(典型） | 50ms上電后 | 法蘭 | 夾緊或伺服法蘭 | ||
| 接口 | 24位并行輸出 | 保護等級 DIN EN 60529 | IP 54 無軸密封 | ||
| 功能 | 多圈 | IP 65 帶軸密封 | |||
| 步數/圈 | 4096/12位 | 運行速度 | ≤10000 rpm（機械） | ||
| 圈數 | 4096/12位 | ≤6000 rpm（電氣） | |||
| 絕對精度 | ±0.03° | 啟動力矩 | 0.015 Nm IP 54 | ||
| 傳感原理 | 光電 | 0.03 Nm IP 65 | |||
| 代碼 | 格雷碼，刪減格雷碼，BCD碼， | 轉子慣量 | 20 gcm2 | ||
| 二進制可編程 | 允許軸負載 | ≤20 N軸向 | |||
| 代碼順序 | CW/CCW 編碼和通過接線編碼 | ≤40 N徑向 | |||
| 輸入 | TxD,RxD(RS232) | 材料 | 外殼：鋼 | ||
| 控制輸入 UP/DOWN和零位 | 法蘭：鋁 | ||||
| ENABLE | 工作溫度 | –25...+70 ℃ | |||
| STORE | 相對濕度 | 95% 不凝固 | |||
| 輸出電路 | PNP或NPN集電極開路 | 電阻 | DIN EN 60068-2-6 | ||
| 抗干擾 | DIN EN 61000-6-2 | 振動10 g,16-2000 Hz | |||
| 允許干擾 | DIN EN 61000-6-4 | DIN EN 60068-2-27 | |||
| 編程接口 | RS232 | 沖擊200 g,6 ms | |||
| 可編程參數 | 脈沖/轉 | 近似重量 | 600 g | ||
| 轉數 | 電氣接口 | 連接器D-SUB,37-針或1m電纜 | |||
| 代碼 | |||||
| 2 預設值(限定） | |||||
| 旋轉速度檢測 | |||||
| 診斷功能 | 自診斷 | ||||
| 代碼連續性檢查 | |||||
| 多圈感應 | |||||
| 認證 | UL 認證/E63076 | ||||
