IR5882型

漏電監控IR5882

主要用于監測接地系統中的對地絕緣故障，差動電流繼電器主要作用是在絕緣故障發生前對電源設備及廠房的預防及保護。毋須中斷運行即發現、指示出絕緣問題

特性
• 符合IEC/EN 62 020標準
• 可適用于交流和直流脈動電流監測,符合IEC/TR60755 Type A
• 9段觸發值，從10mA至10A 或者10mA至30A
• 頻率范圍20…2000Hz
• 自動、手動復位可選
• 具備預警功能
• 自帶測試和復位按鈕
• 斷線保護功能
• 反應時間短
• 帶可調延時時間 tv 的功能
• 去勵觸發
• 自帶上電及輸出狀態指示燈
• 2組單回路轉換觸點輸出
• 帶密封保護蓋
• 有3種不同的外形尺寸和安裝方式
IL 5882: 深度63mm；模塊較薄，端子靠近底端，適合安裝在集成
控制板或者淺表式配電盤上；符合DIN 43 880標準。
- 寬35mm
- 連接外部電流互感器
例如 DOLD ND 5016, ND5019
SL 5882: 深度100mm；模塊較厚，端子靠近端面，適合于有安裝板
和線槽的電柜
- 寬35mm
- 連接外部電流互感器
例如 DOLD ND 5016, ND5019

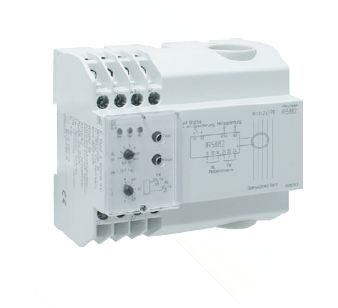

IR 5882: 深度63mm；模塊較薄，端子靠近底端，適合安裝在集成
控制板或者淺表式配電盤上；符合DIN 43 880標準。
- 寬105mm
- 自帶電流互感器

功能

IL/SL 5882和IR5882模塊與故障電流斷路器單元功能類似。它可以在系
統不停止運行的情況下，監測、指示出零序電流。通過在IL/SL 5882上的
I 和K 端子接一個外部的差動電流互感器例如 ND5019，即可完成對于零
序電流的監測。IR5882模塊集成了電流互感器。除了地線之外同一電源
系統內的所有電纜，都通過這個電流互感器進行監控。在一個無故障的電
源系統中，所有電流的和應該為零，電流互感器不會產生二次感應電壓。
如果一個導致絕緣故障發生的故障電流流向大地，IL/SL 5882或者IR5882
就會檢測和測量出由這個差動電流互感器產生的一個電流值。當系統出現
斷線情況的時候，將會中斷對零序電流的監測，內置特殊電路會檢測出斷
線，并且強制模塊觸發。
模塊有兩組單回路的轉換觸點輸出，端子11-12-14是（AL）報警信號輸
出，端子21-22-24是（VW）預警信號輸出；預警型號的限幅值為報警信
號的70%。通過外部橋接X1-X2端子，系統的報警信號得以保持，只有通
過復位按鈕或者斷開控制電源才可進行復位；如果X1-X2之間是開放的，
則系統處于自動復位狀態，報警信號將不會保持。通過‘Test’按鈕，我
們可以得到一個模擬的報警信號（Alarm）。每組輸出均可設置輸出延時
時間 tv（ 報警信號延遲和預警信號延遲時間一致）。
為了防止通過旋鈕，隨意修改設定的參數；該模塊還帶有可進行密封和涂
漆的透明防護蓋。防護蓋上分別留有‘Test’和‘Reset’按鈕的兩個小
孔以方便操作。
